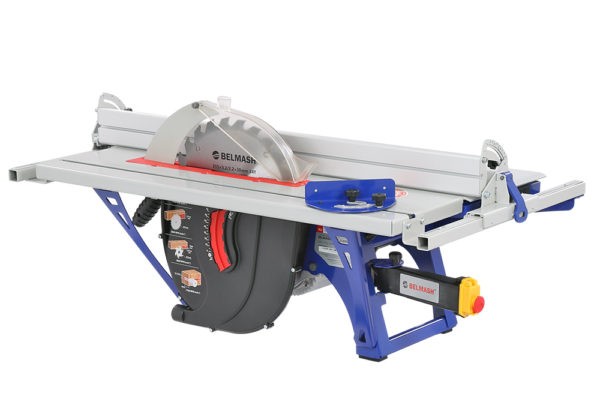

BELMASH SDM-2500M

Артикул: S016A

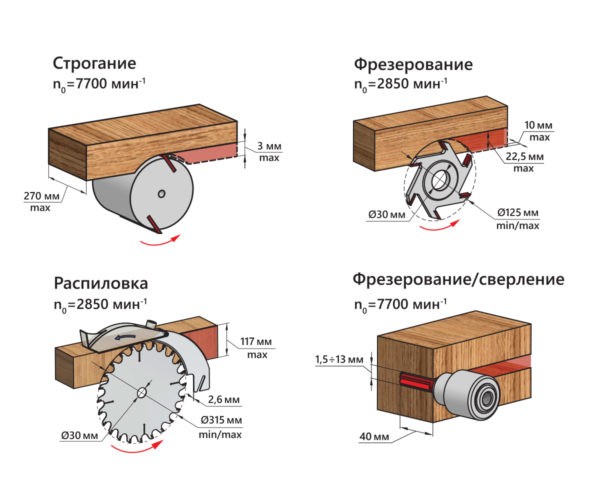

Характеристики
Мощность 2500 Вт
Напряжение питающей сети 230 В
Частота тока 50 Гц
Тип электродвигателя Асинхронный
Диаметр пильного диска 315 мм
Частота вращения пильного диска 2850 об/мин
Диапазон углов распиловки вдоль волокон с помощью параллельного упора 0-45 °
Посадочный диаметр пильного диска 30 мм
Диапазон углов распиловки по торцу -45...+45 °
Максимальная ширина распиливаемого материала, при использовании параллельного упора 300 мм
Максимальная толщина распиливаемого материала 117 мм
Размер пильного стола (Д × Ш) 872 × 530 мм
Частота вращения ножевого вала 7700 об/мин
Максимальная ширина строгания 270 мм
Размер строгальных столов (Д × Ш) 947 × 289 мм
Диапазон углов строгания с помощью параллельного упора 0-45 °
Количество ножей на валу 2 шт.
Размер ножей (Д × Ш × В) 270 × 2 × 20 мм
Угол заточки ножей 40 °
Максимальная толщина заготовки при строгании с прижимным устройством 63 мм
Частота вращения дисковой фрезы 2850 об/мин
Диаметр дисковой фрезы 125 мм
Максимальная толщина дисковой фрезы 10 мм
Посадочный диаметр дисковой фрезы 30 мм
Максимальная высота фрезерования дисковой фрезой 22,5 мм
Частота вращения шпинделя 7700 об/мин.
Диаметр хвостовика зажимаемого инструмента 13 мм
Максимальная глубина строгания 3 мм
Тип ремня 8PJ508
Размер фрезерного столика (Д × Ш) 470 × 190 мм
Габаритный размер (Д × Ш × В) 1042 × 576 × 512 мм
Размер упаковки (Д × Ш × В) 1090 × 620 × 400 мм
Гарантийный срок 12 мес.
Страна происхождения Беларусь
Масса нетто 71 кг
Масса брутто 76 кг
Расширенная гарантия +12 месяцев к основной
все характеристики
Преимущества
Обновленная конструкция параллельного упора

Станок оснащен параллельным упором. Его используют как при пилении (с обеих сторон режущего инструмента), так и при строгании.

Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор.

Направляющая упора выполнена из алюминиевого профиля. Заготовку можно выставить под углом в диапазоне 0-45°.

Усовершенствованные направляющие параллельного упора

Обновленные направляющие параллельного упора имеют квадратное сечение. Расположены по бокам от рабочих столов.

Их новый формат позволил существенно упростить конструкцию опор и облегчить установку упора, а также дала возможность использовать регулируемые шкалы.

Новая система блокировки пильного узла

При ослаблении ручки-фиксатора пильного диска режущий инструмент не меняет свое положение. Это сделано в целях безопасности.

Чтобы выставить необходимую высоту вылета режущего инструмента, нужно разблокировать зубцы на рукоятке, приподняв ее, и уже в таком состоянии производить подъем или опускание. Затем нужное положение фиксируется гайкой-барашком, после чего рукоятку отпускают и зубчатое соединение вновь блокирует пильный узел.

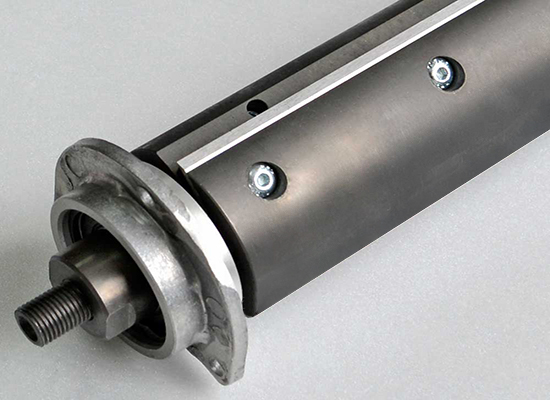

Цельный стальной вал

Ножевой вал – это один из ключевых узлов данного изделия.

Он полностью выполнен из стали в отличии от аналогов со стальным центральным валом и барабаном из алюминия.

Такая конструкция позволила увеличить срок службы узла, уменьшить уровень шума и снизить нагрузку. На валу установлено два ножа, которые крепятся пятью винтами М6.

Асинхронный двигатель

На станок установлен асинхронный двигатель мощностью 2,5 кВт с интегрированным токовым предохранителем. Тепловое реле прекращает электропитание станка при его перегрузке.

Удобный угловой упор

Конструкция приспособления для поперечной распиловки претерпела кардинальные изменения.

Во-первых, в пильном столе появился паз для установки углового упора, что позволяет убрать приспособление, когда его использование не требуется.

Так же упор не является источником дополнительного шума.

Во-вторых, упор легко устанавливается и фиксируется под нужным углом (-45…+45°).

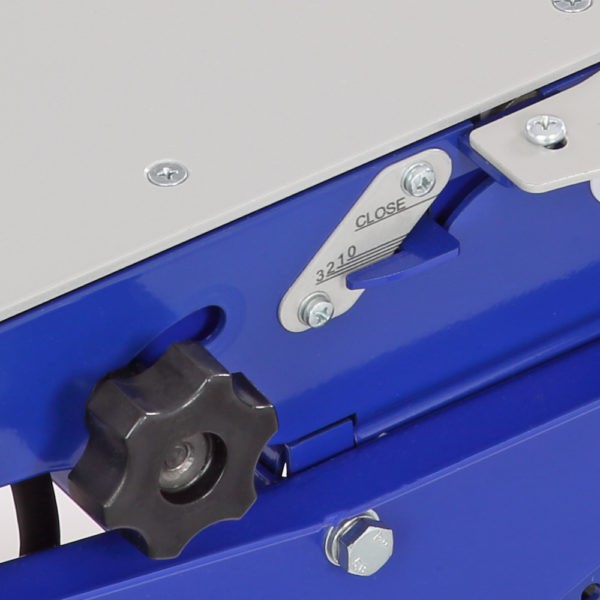

Шкалы

На станке предусмотрено девять шкал. Шкалы параллельного и углового упоров и глубины строгания имеет возможность точной подстройки.

смотреть
все
46490 ₽
Купить
Мощность 2500 Вт
Напряжение питающей сети 230 В
Частота тока 50 Гц
Тип электродвигателя Асинхронный
Диаметр пильного диска 315 мм
Частота вращения пильного диска 2850 об/мин
Диапазон углов распиловки вдоль волокон с помощью параллельного упора 0-45 °
Посадочный диаметр пильного диска 30 мм
Диапазон углов распиловки по торцу -45...+45 °
Максимальная ширина распиливаемого материала, при использовании параллельного упора 300 мм
Максимальная толщина распиливаемого материала 117 мм
Размер пильного стола (Д × Ш) 872 × 530 мм
Частота вращения ножевого вала 7700 об/мин
Максимальная ширина строгания 270 мм
Размер строгальных столов (Д × Ш) 947 × 289 мм
Диапазон углов строгания с помощью параллельного упора 0-45 °
Количество ножей на валу 2 шт.
Размер ножей (Д × Ш × В) 270 × 2 × 20 мм
Угол заточки ножей 40 °
Максимальная толщина заготовки при строгании с прижимным устройством 63 мм
Частота вращения дисковой фрезы 2850 об/мин
Диаметр дисковой фрезы 125 мм
Максимальная толщина дисковой фрезы 10 мм
Посадочный диаметр дисковой фрезы 30 мм
Максимальная высота фрезерования дисковой фрезой 22,5 мм
Частота вращения шпинделя 7700 об/мин.
Диаметр хвостовика зажимаемого инструмента 13 мм
Максимальная глубина строгания 3 мм
Тип ремня 8PJ508
Размер фрезерного столика (Д × Ш) 470 × 190 мм
Габаритный размер (Д × Ш × В) 1042 × 576 × 512 мм
Размер упаковки (Д × Ш × В) 1090 × 620 × 400 мм
Гарантийный срок 12 мес.
Страна происхождения Беларусь
Масса нетто 71 кг
Масса брутто 76 кг
Расширенная гарантия +12 месяцев к основной

Документы

PDF
Инструкция
2.32 МБ
PDF
Сертификат / Декларация
1.03 МБ
PDF
Серия SDM
720.95 КБ

Преимущества

Обновленная конструкция параллельного упора

Станок оснащен параллельным упором. Его используют как при пилении (с обеих сторон режущего инструмента), так и при строгании.

Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор.

Направляющая упора выполнена из алюминиевого профиля. Заготовку можно выставить под углом в диапазоне 0-45°.

Усовершенствованные направляющие параллельного упора

Обновленные направляющие параллельного упора имеют квадратное сечение. Расположены по бокам от рабочих столов.

Их новый формат позволил существенно упростить конструкцию опор и облегчить установку упора, а также дала возможность использовать регулируемые шкалы.

Новая система блокировки пильного узла

При ослаблении ручки-фиксатора пильного диска режущий инструмент не меняет свое положение. Это сделано в целях безопасности.

Чтобы выставить необходимую высоту вылета режущего инструмента, нужно разблокировать зубцы на рукоятке, приподняв ее, и уже в таком состоянии производить подъем или опускание. Затем нужное положение фиксируется гайкой-барашком, после чего рукоятку отпускают и зубчатое соединение вновь блокирует пильный узел.

Цельный стальной вал

Ножевой вал – это один из ключевых узлов данного изделия.

Он полностью выполнен из стали в отличии от аналогов со стальным центральным валом и барабаном из алюминия.

Такая конструкция позволила увеличить срок службы узла, уменьшить уровень шума и снизить нагрузку. На валу установлено два ножа, которые крепятся пятью винтами М6.

Асинхронный двигатель

На станок установлен асинхронный двигатель мощностью 2,5 кВт с интегрированным токовым предохранителем. Тепловое реле прекращает электропитание станка при его перегрузке.

Удобный угловой упор

Конструкция приспособления для поперечной распиловки претерпела кардинальные изменения.

Во-первых, в пильном столе появился паз для установки углового упора, что позволяет убрать приспособление, когда его использование не требуется.

Так же упор не является источником дополнительного шума.

Во-вторых, упор легко устанавливается и фиксируется под нужным углом (-45…+45°).

Шкалы

На станке предусмотрено девять шкал. Шкалы параллельного и углового упоров и глубины строгания имеет возможность точной подстройки.
