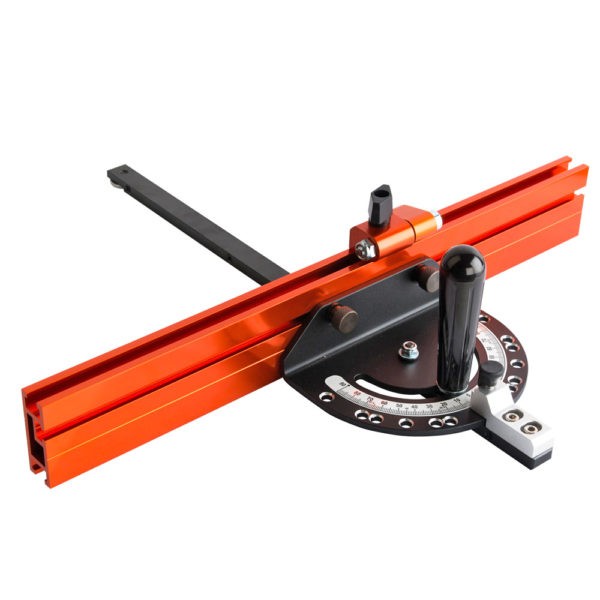

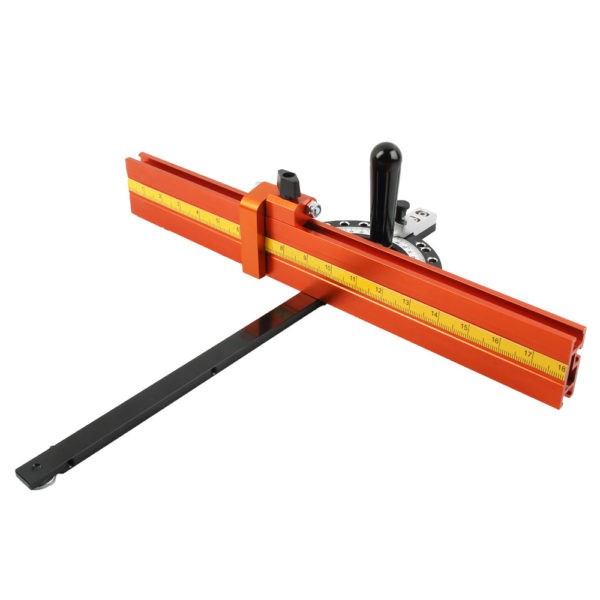

Угловой упор состоит из 3-х основных частей:
- стальной планки шириной 19 мм, двигающейся в стандартном Т-образном пазу рабочего стола,
- упора, размером 458х60 мм, к которому прижимается заготовка,
- транспортира-полукруга, жёстко связанного с упором и фиксируемого под определённым углом от -90 до +90 градусов к направляющей планке.

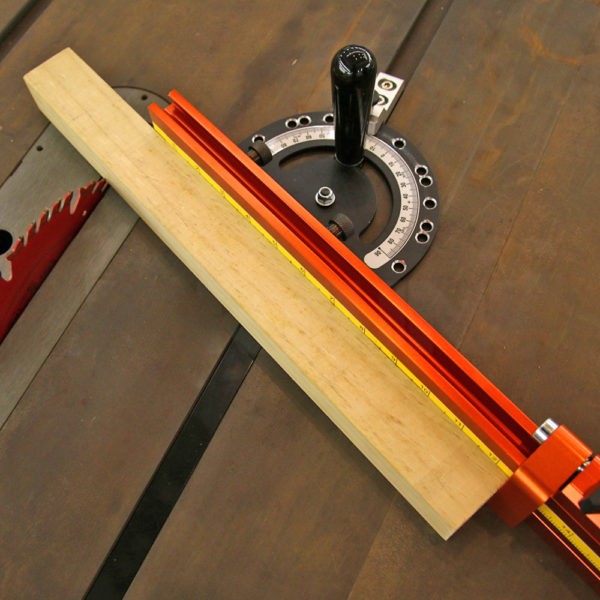

Продвижение (толкание) заготовки производится путём продвижения углового упора вдоль паза рабочего стола станка (пильного, шлифовального, фрезерного).
Данный упор имеет направляющую. Он оборудован рукояткой, транспортирной шкалой и фиксатором настройки угла.

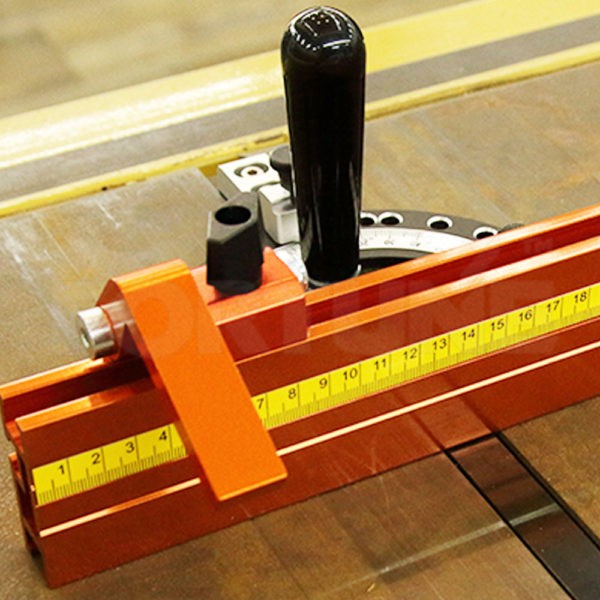

Опорой заготовки служит накладка из алюминиевого профиля с ограничителем и шкалой.
