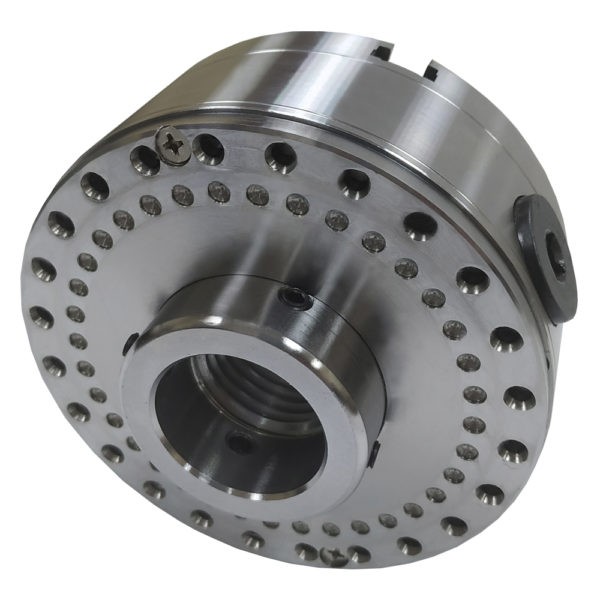

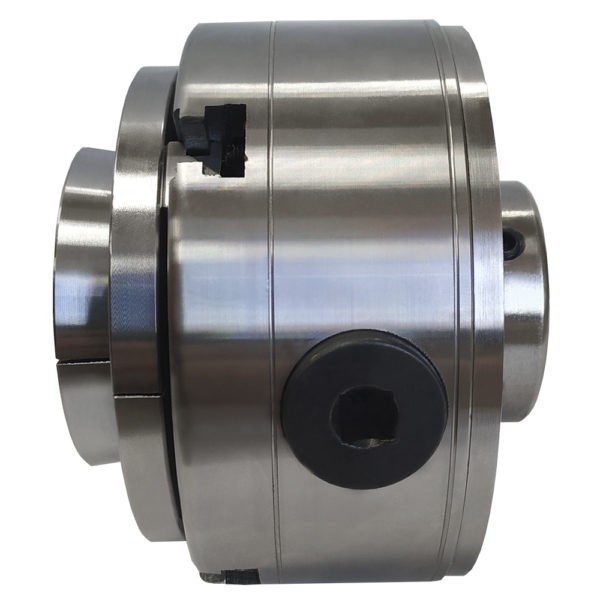

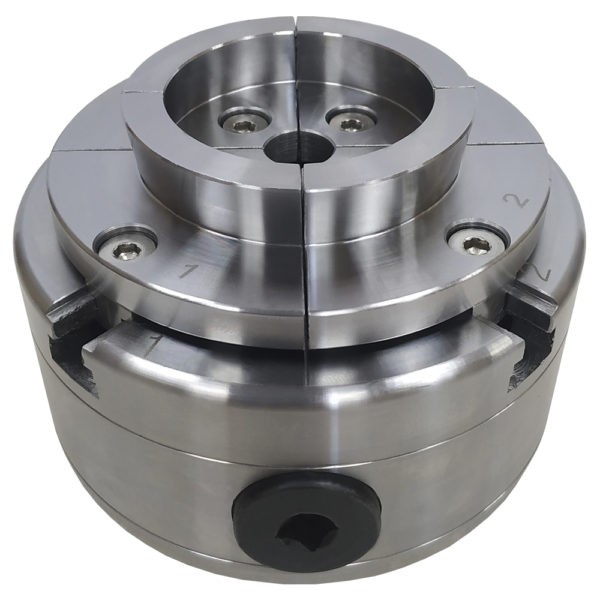

Четырехкулачковый патрон BELMASH LC115A предназначен для деревообрабатывающих токарных станков с резьбой шпинделя передней бабки M33*3,5.
Применяется для закрепления различных заготовок из дерева, имеющих сечение прямоугольной или несимметричной формы.

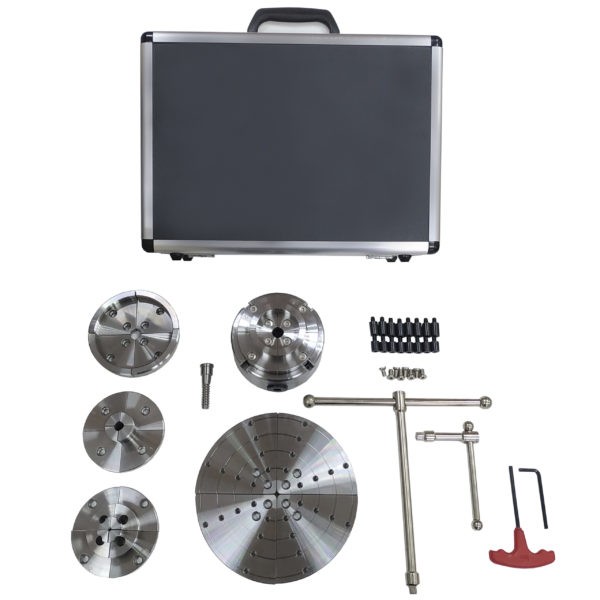

Характеристики наборных кулачков:
Комплект кулачков – для чистовой обработки (установлен на патрон)
Диаметр зажимаемой заготовки, мм: 50÷76
Диаметр разжимаемой заготовки, мм: 65÷91
Масса патрона с базовыми кулачками — 3,1 кг
Комплект кулачков – для черновой обработки
Диаметр зажимаемой заготовки, мм: 95÷120
Диаметр разжимаемой заготовки, мм: 111÷136
Комплект кулачков – для черновой обработки на разжим и чистовой на зажим
Диаметр зажимаемой заготовки, мм: 10÷41 (чистовая обработка)
Диаметр разжимаемой заготовки, мм: 32÷65 (черновая обработка)
Комплект кулачков – для черновой обработки (двухуровневый)
Диаметр зажимаемой заготовки, мм: 2÷35
Диаметр разжимаемой заготовки, мм:
56÷88 (большой)
26÷57 (малый)
Планшайба раздвижная
Диаметр зажимаемой заготовки, мм:
46÷78 (положение 1)
85÷117 (положение 2)
125÷152 (положение 3)
162÷194 (положение 4)
Диаметр разжимаемой заготовки, мм:
67÷99 (положение 1)
106÷133 (положение 2)
145÷177 (положение 3)
183÷216 (положение 4)
