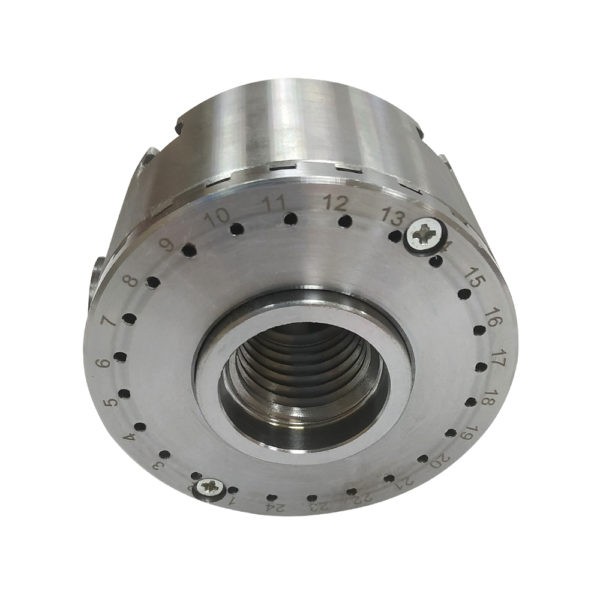

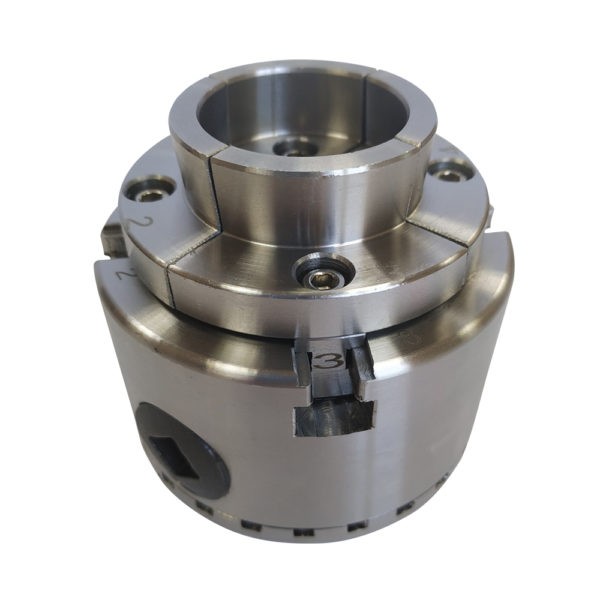

Четырехкулачковый патрон BELMASH LC069A предназначен для деревообрабатывающих токарных станков с резьбой шпинделя передней бабки 1’*8TPI.
В комплекте поставки имеется переходник на резьбу M33*3,5
Применяется для закрепления различных заготовок из дерева, имеющих сечение прямоугольной или несимметричной формы.
Подходит для установки на токарные станки BELMASH, в том числе и BELMASH WL-350/1000VS
Комплект кулачков для чистовой обработки (установлен на патрон)
Диаметр зажимаемой заготовки 31÷44 мм
Диаметр разжимаемой заготовки 40÷81мм
Масса патрона с базовыми кулачками — 1,1 кг
Комплект кулачков для черновой обработки
Диаметр зажимаемой заготовки 60÷75 мм
Диаметр разжимаемой заготовки 72÷88 мм
Комплект кулачков для черновой обработки на разжим и чистовой на зажим
Диаметр зажимаемой заготовки 8÷22 мм (чистовая обработка)
Диаметр разжимаемой заготовки 24÷39 мм (черновая обработка)
Комплект кулачков для черновой обработки (двухуровневый)
Диаметр зажимаемой заготовки 2÷18 мм
Диаметр разжимаемой заготовки 37÷54 мм (большой), 18÷32 мм (малый)
Планшайба раздвижная
Диаметр зажимаемой заготовки:
52÷68 мм (положение 1) 74÷88 мм (положение 2) 97÷112 мм (положение 3)
Диаметр разжимаемой заготовки:
73÷90 мм (положение 1) 94÷109 мм (положение 2) 118÷133 мм (положение 3)
